蜗轮（Worm Gear）
蜗轮是乐高齿轮系统中独一无二的特殊零件，具有单向驱动和自锁两大核心特性，在需要精确定位和负载保持的机构中不可替代。
概述
蜗轮（也称蜗杆，Worm Gear）是乐高齿轮系统中最特殊的零件。与所有普通齿轮不同，蜗轮拥有两个独特性质：一是只能作为驱动齿轮使用（单向驱动），二是具备自锁功能——停止驱动后能保持从动齿轮静止不动。这些特性使得蜗轮在起重机、绞盘、机械臂等需要精确定位和负载保持的机构中不可替代。
核心知识
三大核心特性
- 单向驱动：不可能用任何其他齿轮反向驱动蜗轮。蜗轮只能用作驱动齿轮，绝不能用作从动齿轮。这意味着蜗轮的输出端永远是”安全”的——外部负载无法通过蜗轮反向传递到电机
- 自锁功能：一旦停止驱动蜗轮，从动齿轮会像被锁住一样保持不动。这对需要提升重物并保持位置的机构（如起重机、升降平台）至关重要，无需额外的刹车机构
- 极高减速比：蜗轮每旋转一圈，从动齿轮仅转动一个齿。因此齿轮比的计算极为简单——直接等于从动齿轮的齿数。例如，蜗轮驱动 24 齿齿轮时，齿轮比即为 24:1
蜗轮的自锁原理详解
蜗轮自锁现象的物理原理基于螺旋机构的摩擦力学。蜗轮的螺纹形状类似于螺丝，当它旋转时推动从动齿轮的齿面。由于蜗轮螺纹的升角非常小（远小于摩擦角），从动齿轮的齿面无法将反作用力转化为足以使蜗轮旋转的力矩。简单来说，摩擦力”锁住”了整个传动链。需要注意的是，这一自锁特性并非绝对——在极高振动或冲击载荷下，自锁可能被打破。此外，乐高蜗轮的自锁效果还取决于蜗轮在轴上的轴向固定情况，如果蜗轮能够沿轴向滑动，自锁效果会打折扣。
蜗轮在乐高中的独特应用场景
蜗轮在乐高搭建中有许多独特而巧妙的应用：
- 起重机和绞盘：自锁特性省去了复杂的刹车机构，重物提升后自动保持在原位
- 机械臂关节：精确定位机械臂角度，松开控制开关后手臂不会因重力下坠
- 旋转平台：如雷达底座、炮塔旋转等需要精确定位的旋转机构
- 转向机构：提供精确的方向控制和自保持能力
- 齿条驱动：蜗轮甚至可以直接驱动齿条，产生非常紧凑的直线运动机构，适合臂伸展和推拉门等场景
蜗轮加齿轮的组合方案
在实际搭建中，蜗轮常常与其他齿轮配合使用以实现特定功能。最常见的组合是蜗轮 + 24 齿正齿轮，直接获得 24:1 的减速比和自锁功能。当需要更大减速比时，可以在蜗轮之后串联额外的齿轮减速级——例如蜗轮驱动 24 齿齿轮，再由该齿轮同轴的 8 齿齿轮驱动另一个 24 齿齿轮，总减速比达到 72:1（24 x 3）。需要注意，多级减速会显著降低效率，因此组合方案的总级数通常不宜超过三级。
使用注意事项
- 轴向滑动：蜗轮在旋转时有沿自身轴线滑动的趋势，必须使用坚固的外壳结构予以限制
- 效率损失：由于蜗轮与从动齿轮之间的高摩擦接触，传动效率较低，约损失三分之一的电机功率，长时间高负载运转时蜗轮会发热
- 间隙极小：与普通齿轮啮合不同，蜗轮几乎不产生反向间隙，适合精密机构
- 不可反向驱动：在设计传动系统时务必记住，蜗轮所在的一级传动永远不可逆
项目展示图片

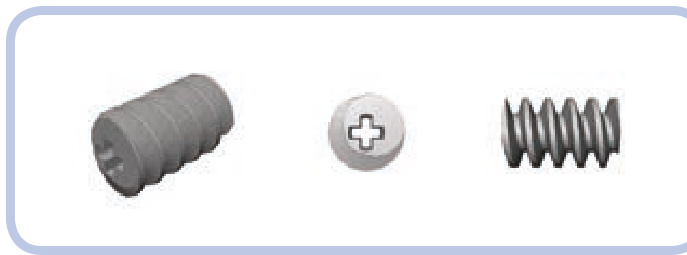

蜗轮实物与齿轮全览
蜗轮是乐高齿轮系统中独一无二的零件，不可能用任何其他齿轮反向驱动蜗轮，只能作为驱动齿轮使用。

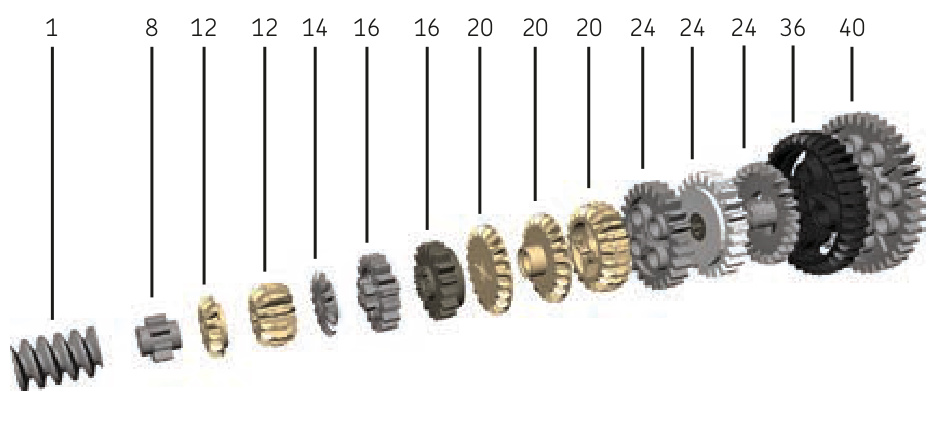

图5-11：乐高齿轮及其齿数的全览，蜗轮位于图中标注位置。
蜗轮搭配与实际应用

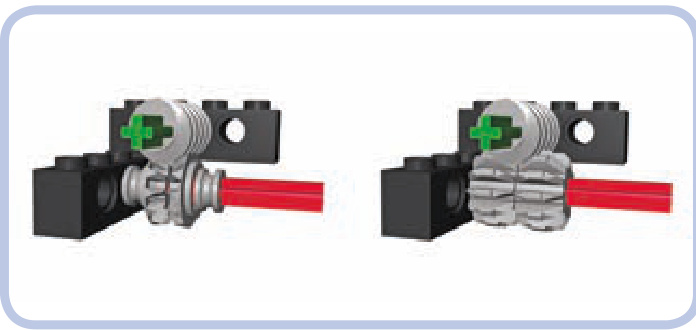

图5-12：蜗轮与单锥和双锥从动齿轮的搭配。蜗轮每转一圈只旋转从动齿轮一个齿。

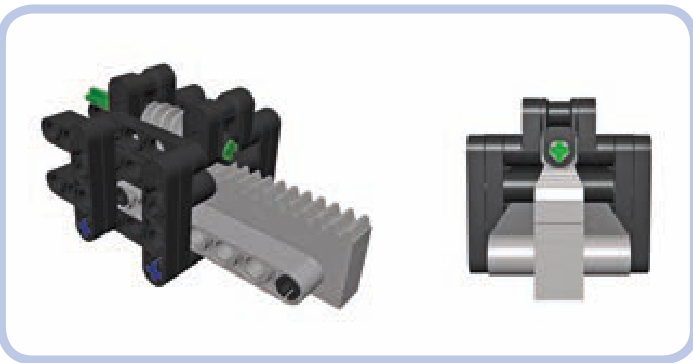

图5-13：蜗轮驱动齿条，产生非常紧凑的臂伸展机构，展示了蜗轮独特的直线驱动能力。
图5-1：减速——小齿轮驱动大齿轮。蜗轮的极高减速比以效率为代价，损失几乎三分之一的电机功率。
