线性致动器
线性致动器（Linear Actuator）是乐高动力功能系统的重要补充零件，也是气动系统的有力替代品。其核心原理是通过内部螺纹机构将旋转运动转换为直线运动，旋转输入轴即可控制致动器的伸出与缩回。
工作原理
致动器内部采用丝杠传动结构。当电机驱动输入轴旋转时，内部螺母沿螺纹轴移动，将旋转动力转化为线性推力。这一设计赋予了致动器几个关键特性：无需外部离合器即可直接电机驱动；内部齿轮比与动力功能电机天然匹配；完全伸出或缩回时内部离合器自动接合，防止机构损坏。
类型与规格
大型线性致动器
- 尺寸： 缩回时长11凸点，伸出时长16凸点，直径2凸点
- 安装方式： 提供铰接支架和固定支架两种选择，加装支架后直径增至3凸点
- 负载能力： 可承受令人印象深刻的重载，适合工程机械主臂等部位
- 注意事项： 2010年第36周（生产代码36X0）后生产的为改进版本，解决了早期产品在负载下摩擦过高的问题。离合器接合时会产生明显噪音和振动

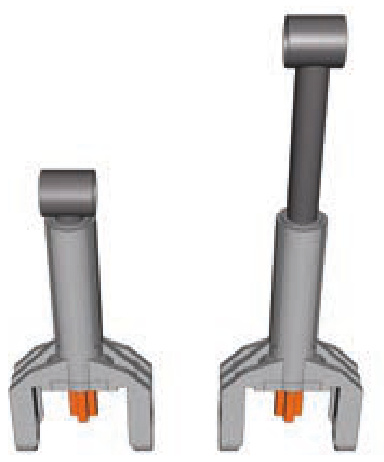

小型线性致动器
- 尺寸： 缩回时长7凸点，伸出时长10凸点，直径仅1凸点
- 输入方式： 采用1L轴而非轴孔
- 特点： 内部为塑料轴，推力不如大型版本，但离合器工作极为平滑。与中型电机搭配时可实现极为紧凑的布局，非常适合空间受限的精密机构
致动器的推力参数与性能分析
大型线性致动器的最大推力约为15牛顿（约1.5公斤力），而小型致动器约为5牛顿（约0.5公斤力）。这一数据来源于动力功能中型电机通过1:1齿轮比直接驱动时的实测值。由于内部丝杠的自锁特性，致动器在断电后能够保持当前position不变，这是它相比气动系统的核心优势之一。
推力与速度之间存在固有权衡。直接以电机驱动时，大型致动器的伸出速度约为每秒1.5个凸点长度，已经相当可观。如果需要更快的运动速度，可以通过提高齿轮比来实现，但代价是推力成比例下降。对于需要同时满足速度和推力的场景，建议采用增强型电机（Buggy Motor）配合适当的齿轮减速，而非简单地增比提速。
值得注意的是，致动器的推力在整个行程中并非完全恒定。由于丝杠的机械效率在行程中段最高，两端的效率略有下降，因此在设计精密定位机构时应考虑这一特性，尽量将关键工作点安排在行程的中间区域。
致动器与气动的对比分析
两种系统各有千秋，选择取决于具体应用场景。线性致动器在负载能力、位置保持精度和系统简洁性方面占优：它能直接电机驱动，断电即锁定位置，且无需复杂的管路布局。气动系统则在运动平滑度、布局灵活性和外观逼真度方面更胜一筹：软管可以自由弯曲绕过障碍，气动动作带有自然的缓冲感，且更接近真实液压系统的视觉效果。
从搭建复杂度来看，线性致动器的单个动作单元更简单（电机加致动器），但当模型需要多个线性运动时，传动轴的布线难度会急剧上升。气动系统恰好相反——单个气缸需要泵、阀门和软管配合，但多个气缸可以轻松共享同一套气源，通过软管灵活分配。因此，两到三个线性运动的模型适合使用致动器，而四个以上的线性运动则气动系统更为高效。
致动器在大型模型中的应用
在实际搭建中，线性致动器最适合需要精确位置控制的场景。挖掘机的动臂和铲斗是经典应用：利用致动器的自锁特性，操作者可以精确地将铲斗停放在任意高度，无需持续供电。起重机的伸缩臂同样受益于此——重型负载下致动器不会像气动系统那样出现缓慢回缩的问题。
装载机的提升机构是另一个理想场景。大型致动器足以承受满载铲斗的重量，且伸出/缩回速度与操作节奏匹配良好。在建筑模型中，致动器可以驱动塔吊的变幅机构和升降机构，实现高度可控的吊装动作。当需要运动更柔和自然时，可以将线性致动器与气动系统混合使用——用致动器负责需要精确定位的主运动，用气动气缸负责辅助动作，两种系统互补发挥各自优势。

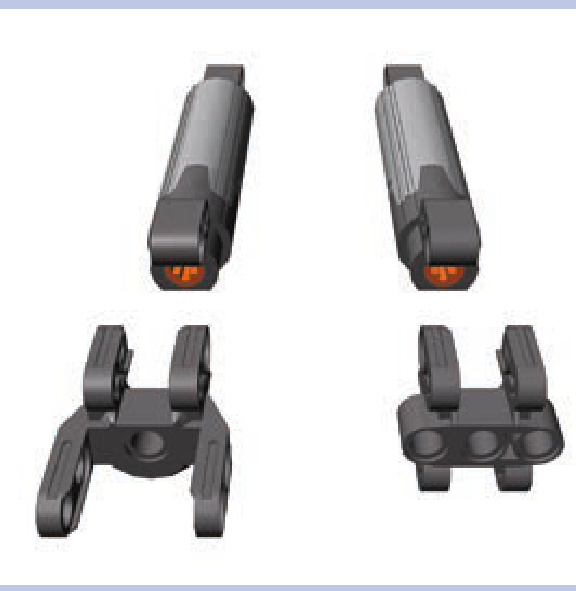

大型线性致动器加支架，左侧为铰接安装，右侧为固定安装。

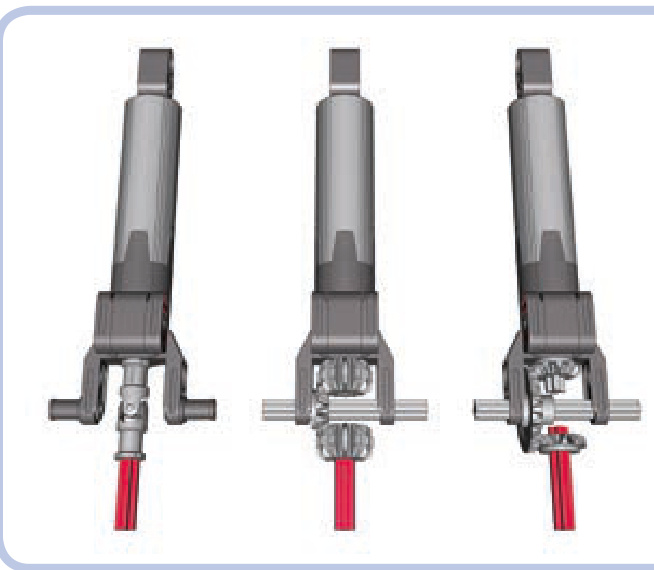

动力传输到小型线性致动器的三个示例，均采用1:1齿轮比。

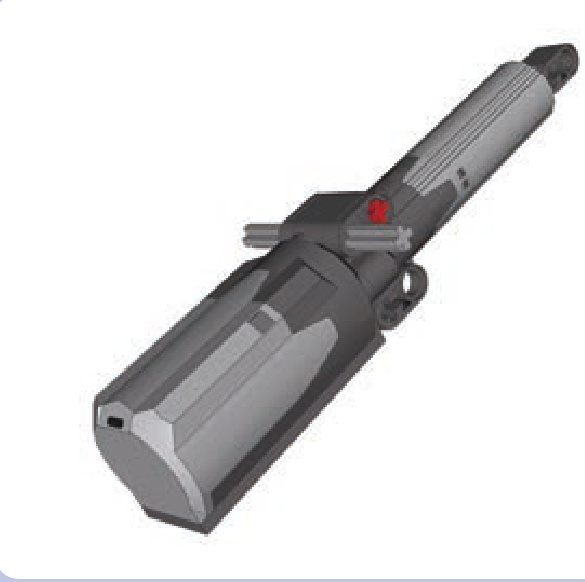

固定支架可将电机和致动器作为整体单元安装，并允许绕轴旋转。

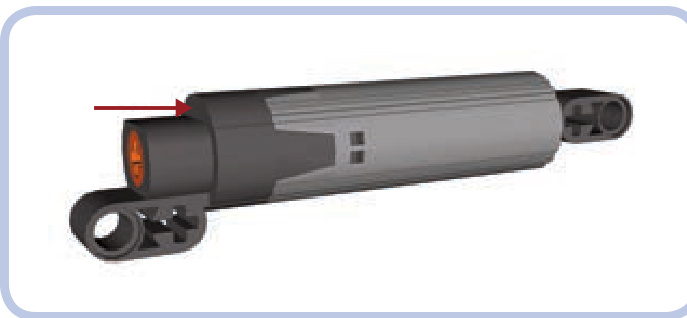

红色箭头指示生产代码位置，三位数字加字母X的格式标识生产批次。
生产代码40X0表示2010年第40周生产，为改进版本。
小型线性致动器的多种驱动配置示例。
在搭建致动器驱动机构时还有一个实用技巧：由于致动器内部的丝杠机构已经提供了大幅减速，外部传动应保持1:1的齿轮比，避免过度减速导致运动过于缓慢。如果需要调整速度，优先更换更高转速的电机而非增加齿轮传动级数。
项目展示图片
大型线性致动器加支架展示，左侧为铰接安装，右侧为固定安装
动力传输到小型线性致动器的三个示例，均采用1:1齿轮比
固定支架可将电机和致动器作为整体单元安装，并允许绕轴旋转
红色箭头指示生产代码位置，三位数字加字母X的格式标识生产批次
生产代码40X0表示2010年第40周生产，为改进版本
小型线性致动器的多种驱动配置示例
